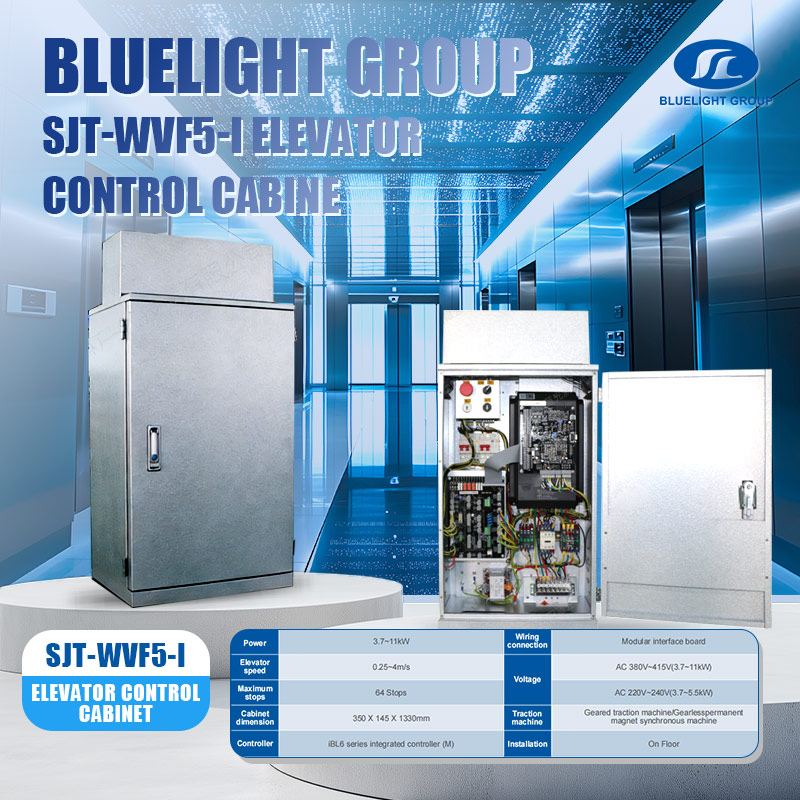

BLIUELIGHT GROUP -- SJT-WVF5-I ASANSÖR KONTROL KABİNİ
Asansör kontrol kabini, asansör sisteminin temel komuta ve kontrol merkezidir ve asansörün, asansör boşluğu bileşenlerinin ve kapı sistemlerinin tüm operasyonel fonksiyonlarını koordine etmek, izlemek ve düzenlemekten sorumludur. Asansörün beyni gibi davranarak, elektrik bileşenlerini, kontrol mantığını ve iletişim modüllerini entegre ederek güvenli, verimli ve sorunsuz dikey ulaşımı sağlar.
Kontrol paneli, asansörün performansını ve güvenliğini sağlamak için bir dizi kritik işlevi yerine getirir.
Asansör Kontrol Kabininin Temel Fonksiyonları
1. Çağrı Kaydı ve Sevk Mantığı
Kat çağrı sinyallerini (her katta yukarı/aşağı butonları) ve asansör çağrı sinyallerini (asansör içindeki hedef butonları) alır ve işler. Önceden belirlenmiş algoritmalara (örneğin, toplu kontrol, çok asansörlü binalar için grup kontrolü) dayanarak, bekleme süresini ve enerji tüketimini en aza indirgemek için asansör dağıtımını optimize eder.
2. Hız ve Hareket Kontrolü
Kabin, çekiş motorunu düzenleyerek asansörün hızlanma, sabit hız ve yavaşlama aşamalarını kontrol eder. Modern sistemler, motor hızını hassas bir şekilde ayarlamak, mekanik aşınmayı azaltmak ve konforlu bir yolculuk sağlamak için değişken frekanslı sürücü (VFD) teknolojisini kullanır.
3. Güvenlik Koruma İzleme
Asansör sistemindeki aşırı yük sensörleri, kapı kilitleri, acil durdurma anahtarları, aşırı hız regülatörleri ve tampon limit anahtarları gibi önemli güvenlik cihazlarına bağlıdır. Anormal durumlarda (örneğin, aşırı yüklenme, kapının tam kapanmaması, aşırı hız), kabin kazaları önlemek için hemen koruyucu önlemleri (örneğin, kabini durdurma, kapıları kilitleme, acil frenleri devreye sokma) tetikler.
Müşteri ihtiyaçlarına dayanarak, aşağıdaki geliştirilmiş özelliklere sahip özel bir SJT-WVF5-I ASANSÖR KONTROL KABİNİ piyasaya sürdük:
İç yapı için modüler bileşenler. Kolay kablolama, montaj ve onarım.
Dahili arayüz panosu, asansör kuyusu kablosuna ve hareket kablosuna kolay erişim sağlar. Basit tak-çalıştır bağlantısı, kablolamayı kolaylaştırır. Hata yapmadan ve zamandan tasarruf ederek.
Nötr kablo koptuğunda güç girişini anında kesen dahili aşırı gerilim koruma modülü. Elektrikli bileşenlerin güvenliğini sağlar.
Fren sistemi için dahili güç kaynağı. Daha verimli olan ve daha az yüksek frekanslı parazit, ısı veya gürültü üreten DC fren kontrolü sağlar.
Dahili DC24V anahtarlamalı güç kaynağı, iniş çağrı panosu, araç panosu vb. için doğrudan güç çıkışı sağlar. 5A'e kadar nominal çıkış akımı sağlar.
Fren sistemi güç kaynağını transformatörden ayırarak hacmini ve ağırlığını azalttık. Böylece kabinin boyutu normal bir kabine göre yaklaşık %66 oranında küçüldü.
Kabinin hafif gövde tasarımı, devre kesici ve kontaktör sayısını en aza indirir. Kabin, kablo soketi oluğu içermez.
